Mảnh dao phay Doreka

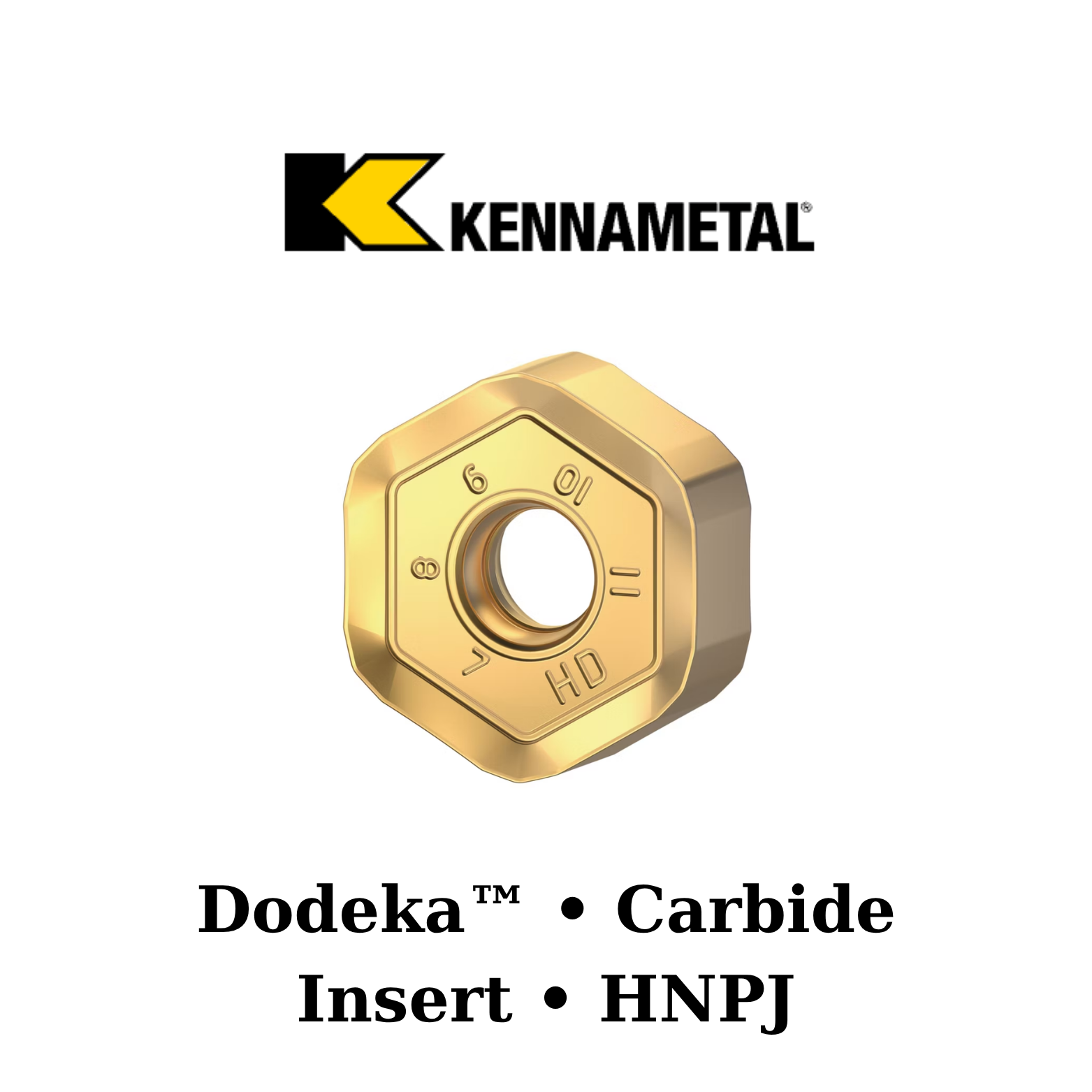

1. Giải mã ký hiệu ISO của mảnh dao HNPJ 09

Mảnh dao HNPJ0905... tuân theo tiêu chuẩn ISO quốc tế để định nghĩa hình học của mảnh hợp kim:

• H (Hexagonal): Hình dạng lục giác (6 cạnh). Đây là thiết kế hình học tối ưu giúp tăng tối đa số lượng cạnh cắt trên một mảnh dao đơn lẻ.

• N (Negative): Góc sau của mảnh dao bằng 0 độ. Thiết kế này mang lại độ dày thân mảnh chíp lớn nhất, giúp tăng độ cứng vững và chịu lực va đập cực tốt so với mảnh Positive (góc sau > 0 độ).

• P (Tolerance): Dung sai chế tạo tiêu chuẩn cao cấp của Kennametal, đảm bảo độ đồng đều khi xoay mảnh chíp trên đài dao mà không lệch tâm trục.

• J (Chipbreaker): Kiểu hình học bẻ phoi độc quyền. Ký hiệu J của Kennametal đại diện cho dòng bẻ phoi có góc cắt thoát, sắc bén nhưng vẫn giữ được độ bền cạnh cắt cực cao, giúp giảm lực cắt dọc trục và lực hướng tâm.

• 09 (Size): Kích thước danh nghĩa của mảnh dao (đường kính vòng tròn nội tiếp D~15.875mm hay 5/8 inch). Đây là kích cỡ mảnh chíp phay mặt lớn, chuyên trị các nguyên công phá thô tải lớn.

2. Các điểm mạnh vượt trội của mảnh dao Dodeka HNPJ 09

a. Tính kinh tế cực cao với 12 cạnh cắt thực tế (True Cutting Edges)

• Do có hình dáng lục giác (H) kết hợp với thiết kế hai mặt đối xứng (N - Negative), mảnh chíp HNPJ 09 sở hữu tổng cộng 12 cạnh cắt khả dụng (6 cạnh mặt trên và 6 cạnh mặt dưới).

• So với các mảnh chíp phay vuông thông thường (chỉ có 4 hoặc 8 cạnh cắt), HNPJ 09 giúp các xưởng CNC giảm chi phí dụng cụ trên mỗi đơn vị sản phẩm (Cost-per-edge) xuống mức tối thiểu.

b. Thiết kế Negative chịu va đập và tải trọng cực lớn

• Vì có cấu trúc góc sau 0 độ, lực cắt phân bổ đều vào lõi mảnh hợp kim. Điều này giúp ngăn ngừa hiện tượng mẻ hoặc vỡ mảnh chíp khi đài dao đi vào vùng cắt không liên tục (phay hốc, phay khe, bề mặt phôi đúc thô có vảy carbon cứng).

c. Khả năng gạt bóng bề mặt (Wiper Effect) xuất sắc

• Thể hiện rõ nhất qua các mã sản phẩm có thông số góc phẳng phụ (BS - Wiper Length) từ 1.653 mm.

• Lưỡi gạt phụ này hoạt động như một dao quét phẳng mịn. Khi đài dao dịch chuyển tiến bàn ở tốc độ cao, phần cạnh thẳng BS này sẽ miết và là phẳng các đường sọc dao, đem lại độ nhám bề mặt (Ra) cực kỳ bóng đẹp ngay cả khi đang chạy thô hoặc bán tinh.

d. Lực cắt cực thấp nhờ góc cắt tối ưu

• Mặc dù là mảnh Negative cứng vững, nhưng nhờ thiết kế rãnh thoát phoi J cải tiến, lưỡi cắt có độ nghiêng hình học thông minh để tạo ra "soft cutting action" (vết cắt êm). Dao cắt ngọt, thoát phoi dễ dàng, không gây quá tải cho động cơ máy CNC và hạn chế tối đa tiếng rít/rung động.

3. Phân tích các mác hợp kim (Grades) của dòng HNPJ 09

Dựa trên dữ liệu kỹ thuật từ Kennametal, dòng mảnh dao này được trang bị các công nghệ phủ cao cấp, tối ưu hóa cho từng nhóm vật liệu cụ thể:

• KCSM40 (Beyond™ Premium): Mác hợp kim phủ PVD tiên tiến nhất chuyên trị thép không gỉ (Inox) và hợp kim siêu nhiệt (Titanium, Inconel). Nó có khả năng kháng mòn mút và chịu nhiệt độ cao cực tốt tại vùng cắt.

• KCPM40 (Beyond™): Mác hợp kim đa năng vạn năng cho nhóm Thép (P) và Inox (M). Có tính dẻo dai cao, chống rạn nứt do sốc nhiệt khi gia công ướt (có tưới nguội).

• KCPK30 / KCK15 / KCK20B: Mác phủ chuyên dụng cho nhóm Gang xám và Gang dẻo (K). Lớp phủ này cực cứng, chống chịu được tính chất mài mòn rất cao từ bụi hạt gang trong quá trình gia công khô.

• KC725M / KC522M: Các dòng mác hợp kim phủ PVD truyền thống nhưng cực kỳ bền bỉ của Kennametal, dẻo dai tối đa, chống sứt mẻ lưỡi cắt cực tốt ở dải tốc độ cắt trung bình đến thấp.

4. Ứng dụng thực tế lý tưởng nhất

Mảnh dao Kennametal HNPJ 09 khi được lắp lên các đầu đài dao phay mặt đầu (Shell Mill) dòng Dodeka (Dodeka Mini, Dodeka MAX) góc nghiêng 15 độ hoặc 45 độ sẽ phát huy tối đa công suất trong các trường hợp:

1. Phá thô khuôn mẫu (Mold & Die): Phay thô các lòng khuôn thép H13, SDK61 đã qua nhiệt luyện hoặc thép làm khuôn thường P20, S50C.

2. Gia công chi tiết máy cỡ lớn: Phay phẳng mặt đầu của các block động cơ, bệ máy bằng gang hoặc thép đúc.

3. Phay năng suất cao (High-feed Milling): Chạy thô tốc độ tiến bàn cực lớn với chiều sâu cắt nhẹ đến trung bình (AP1MAX 1.2 - 2.21mm)
