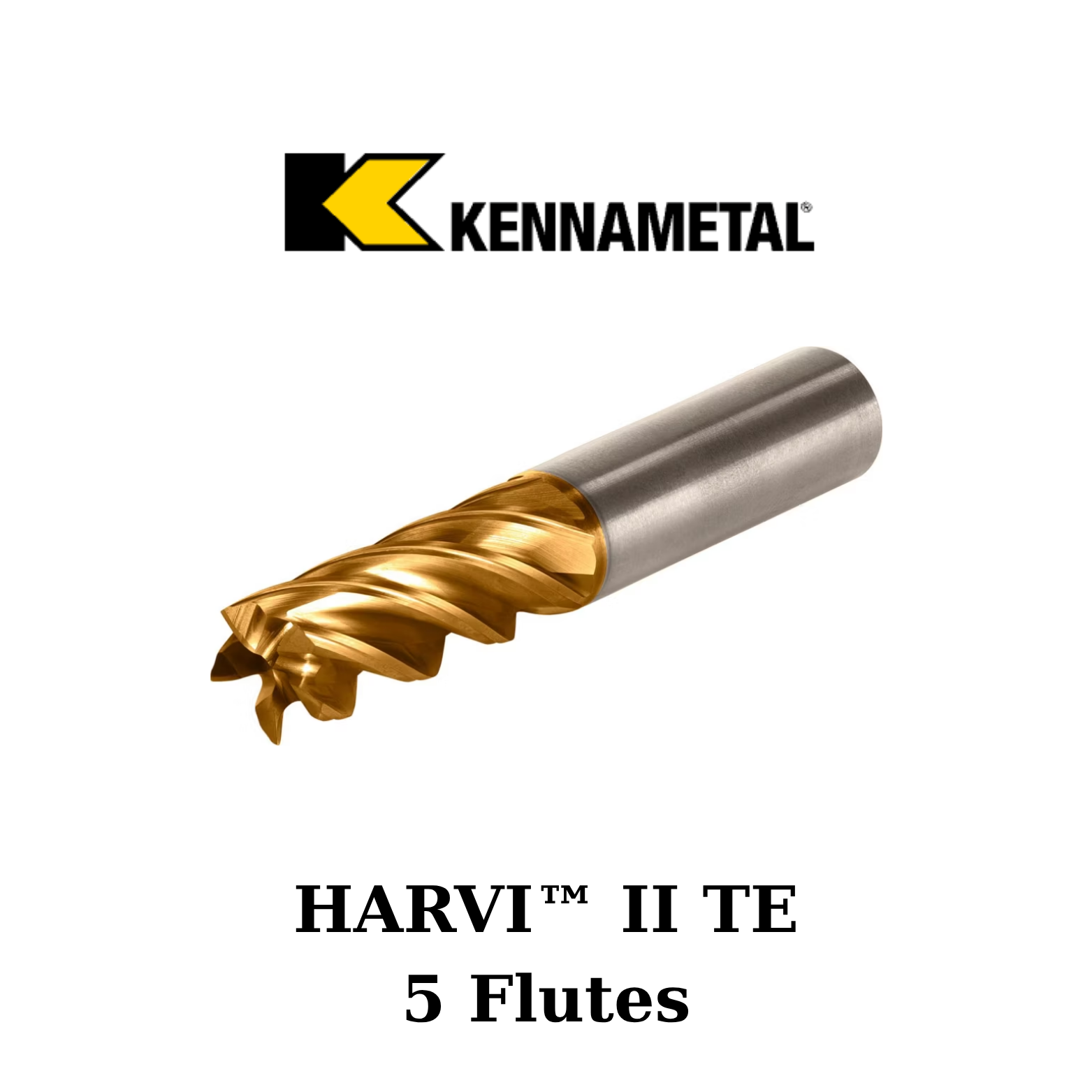

Tiếp nối sự thành công của các dòng dao phay cao tốc trước đó, Kennametal Harvi™ II TE (với chữ TE viết tắt của Total Efficiency - Hiệu suất Toàn diện hoặc Technologically Advanced) là bước nhảy vọt công nghệ đỉnh cao của hãng Kennametal (Mỹ).

Nếu như dòng Harvi II tiêu chuẩn đã cực kỳ mạnh mẽ trong việc phay cạnh và phay rãnh trên vật liệu khó, thì phiên bản Harvi II TE được tái thiết kế hoàn toàn về cấu trúc hình học để biến một con dao nhiều me cắt thành một "quái kiệt" có khả năng đâm trục Z (Plunging), phay dốc xuống (Ramping) với góc nghiêng cực đại – những nguyên công vốn là điểm yếu cố hữu của dao nhiều me.

Dưới đây là bài phân tích kỹ thuật chuyên sâu về dòng dao phay ngón siêu hiệu suất Kennametal Harvi II TE:

1. Những đột phá kiến trúc hình học (The "TE" Technology)

Điểm cốt lõi làm nên sức mạnh độc quyền của dòng "TE" nằm ở 4 cải tiến hình học mang tính cách mạng:

• Mặt cào xoắn độc quyền (Twisted Rake / Twisted Face Geometry): Đây là công nghệ đắt giá nhất của dòng TE. Lưỡi cắt ở phần đầu mũi dao không phẳng mà được tạo biên dạng xoắn phức tạp. Thiết kế này làm giảm đáng kể lực cắt khi dao tiếp xúc đột ngột với bề mặt phôi, đồng thời hướng phoi cuộn và thoát ra ngoài cực nhanh. Nhờ vậy, Harvi II TE có thể phay dốc nghiêng (Ramping) với góc ăn dao lên tới 45° và đâm thẳng trục Z (Plunging) một cách mượt mà – điều mà các dòng dao 4-5 me thông thường không thể làm được (thường chỉ chịu được góc ramping dưới 5°).

• Lõi Parabolic thế hệ mới (Parabolic Core): Mặt cắt ngang của lõi dao được thiết kế theo đường cong parabol dày dặn. Cấu trúc này tối ưu hóa độ cứng vững chịu uốn của thân dao lên gấp nhiều lần so với lõi côn thông thường, giúp dao chống lại lực tác động ngang cực lớn trong các chiến lược phay thô nặng hoặc phay động (Dynamic Milling) mà không lo bị lệch tâm hay gãy dao.

• Lưỡi cắt hớt lưng lệch tâm (Eccentric Relief / Radial Relief): Thay vì vát phẳng góc sau của lưỡi cắt, Kennametal sử dụng biên dạng mài bo tròn lệch tâm. Thiết kế này giúp gia cố phần vách của cạnh cắt trở nên cực kỳ dày dặn, tăng độ bền thô (Edge toughness) khi đối mặt với các va đập cơ học cường độ cao, đồng thời giảm diện tích tiếp xúc ma sát với phôi, giúp bề mặt chi tiết sau gia công đạt độ bóng như phay tinh.

2. Công nghệ kiểm soát rung động và Thoát phoi thông minh

Gia công các vật liệu hàng không như Titan hay Inconel luôn sinh ra rung chấn (Chatter) phá hủy dao. Harvi II TE giải quyết triệt để bằng cách kết hợp:

• Bước răng biến thiên (Unequal Flute Spacing): Khoảng cách góc giữa các me cắt được bố trí lệch pha nhau một cách có tính toán.

• Góc xoắn me biến thiên (Variable Helix Angle): Góc xoắn của lưỡi cắt thay đổi liên tục dọc theo chiều dài me.

• Cơ chế bẻ gãy tần số: Sự kết hợp này khiến xung lực cắt của mỗi me khi va đập vào phôi không đồng nhất, triệt tiêu hoàn toàn sự cộng hưởng âm thanh và rung chấn, giúp máy CNC vận hành êm ái ngay cả ở dải tốc độ cắt cực hạn.

• Rãnh chia phoi tích hợp (Chip Gashes): Phần rãnh thoát phoi được đánh bóng và mở rộng tối đa tại vùng đầu mũi. Phoi sinh ra được cuộn ngắn, cắt nhỏ và đẩy ra ngoài lập tức bằng áp lực gió hoặc dung dịch làm mát, loại bỏ hoàn toàn nguy cơ "kẹt phoi" gây vỡ dao khi phay hốc sâu.

3. Lớp phủ KCSM15A / KCPM15A tiên tiến

Harvi II TE ứng dụng công nghệ xử lý bề mặt và lớp phủ PVD thế hệ mới nhất của Kennametal:

• Khả năng chịu nhiệt siêu việt: Lớp phủ có màng bảo vệ đặc biệt chịu được nhiệt độ cắt vượt ngưỡng 1000 độ C

• Chống mài mòn hóa học: Khi cắt các vật liệu như Thép không gỉ (Inox) hoặc Titan, nhiệt độ cao dễ gây ra hiện tượng mài mòn khuếch tán và lẹo dao (phôi nóng chảy dính chặt vào mũi dao). Lớp phủ của dòng TE có hệ số ma sát cực thấp, khiến phoi trượt đi nhanh chóng, bảo vệ toàn diện lưỡi cắt và kéo dài tuổi thọ dao thêm 30 - 50% so với thế hệ cũ.

4. Ứng dụng và Chiến lược gia công tối ưu

Harvi II TE là dòng dao đa năng tối cao (Extreme Versatility), đáp ứng hoàn hảo mọi kiểu đường chạy dao (Toolpaths) từ truyền thống đến hiện đại:

• Phay dốc sâu và phay xoắn ốc (Aggressive Ramping & Helical Interpolation): Khả năng vào dao từ trên xuống với góc nghiêng lớn giúp tiết kiệm tối đa thời gian chu kỳ (Cycle time) vì không cần phải khoan mồi lỗ trước khi phay hốc.

• Phay động cao tốc (Dynamic Milling / Trochoidal Milling): Thích hợp chạy với chiều sâu cắt tối đa me ($A_p = 2\times D$ hoặc hơn) và chiều rộng cắt mỏng (Ae từ 5% - 15% đường kính dao), bóc tách kim loại với tốc độ (MRR) đáng kinh ngạc.

• Vật liệu mục tiêu: * ISO P & K: Thép hợp kim, thép công cụ chịu nhiệt, gang.

  • ISO M: Thép không gỉ (Inox 304, 316, Duplex).

  • ISO S: Hợp kim siêu chịu nhiệt (Titanium mác 5, Inconel, Hastelloy).

TỔNG KẾT: SỰ KHÁC BIỆT GIỮA HARVI II TE VÀ HARVI II TIÊU CHUẨN
